Descripción
Terminal Bimetalico Aluminio Cobre
Terminal bimetalico aluminio cobre también se denominan terminales de cobre. Está hecho de cobre para optimizar la transferencia de voltaje e inhibir la oxidación del metal. Se puede encontrar en los sistemas de cableado de automóviles, cajas eléctricas, paneles, generadores, transformadores y muchos otros bienes duraderos.
La forma regular es con un perno o dos pernos. Las orejetas de cobre CROP tienen muchos tamaños diferentes de pernos. Puede elegir según el diámetro del perno que utilice.
Material de los Terminal Bimetalico Aluminio Cobre
Los terminales de cobre estan hechos de cobre estañado.
Tipos de Terminal Bimetalico Aluminio Cobre

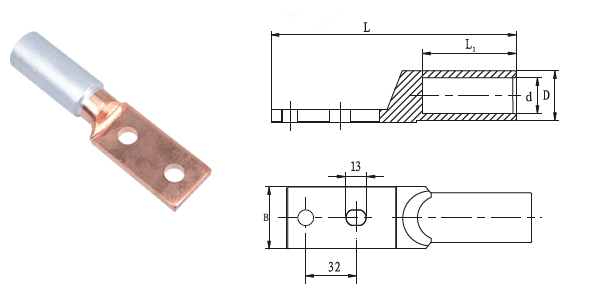

Terminal Bimetalico Aluminio Cobre DTL-2
| Model | φ | D(mm) | d(mm) | L(mm) | L1(mm) |
|---|---|---|---|---|---|
| DTL-2-10 | φ13 | 16 | 5.5 | 87 | 42 |
| DTL-2-16 | φ13 | 16 | 6.5 | 87 | 42 |
| DTL-2-25 | φ13 | 16 | 8 | 87 | 42 |
| DTL-2-35 | φ13 | 16 | 9 | 87 | 42 |
| DTL-2-50 | φ13 | 20 | 11 | 87 | 43 |
| DTL-2-70 | φ13 | 20 | 12.5 | 87 | 43 |
| DTL-2-95 | φ13 | 20 | 13.5 | 87 | 43 |
| DTL-2-120 | φ13 | 25 | 15.5 | 111 | 60 |
| DTL-2-150 | φ13 | 25 | 17.5 | 111 | 60 |
| DTL-2-185 | φ13 | 32 | 19.5 | 116 | 60 |
| DTL-2-240 | φ13 | 32 | 22.5 | 116 | 60 |
| DTL-2-300 | φ13 | 34 | 23.5 | 120 | 62 |
Terminal Bimetalico Ojo DTL-1
| Model | φ | D(mm) | d(mm) | L(mm) | L1(mm) | B(mm) |
|---|---|---|---|---|---|---|
| DTL-1-10 | φ8.5 | 10 | 6 | 68 | 28 | 16 |
| DTL-1-16 | φ8.5 | 11 | 6 | 70 | 30 | 16 |
| DTL-1-25 | φ8.5 | 12 | 7 | 75 | 34 | 18 |
| DTL-1-35 | φ10.5 | 14 | 8.5 | 85 | 38 | 20.5 |
| DTL-1-50 | φ10.5 | 16 | 9.8 | 90 | 40 | 23 |
| DTL-1-70 | φ12.5 | 18 | 11.5 | 102 | 48 | 26 |
| DTL-1-95 | φ12.5 | 21 | 13.5 | 112 | 50 | 28 |
| DTL-1-120 | φ14.5 | 23 | 15 | 120 | 53 | 30 |
| DTL-1-150 | φ14.5 | 25 | 16.5 | 126 | 56 | 34 |
| DTL-1-185 | φ16.5 | 27 | 18.5 | 133 | 58 | 37 |
| DTL-1-240 | φ16.5 | 30 | 21 | 140 | 60 | 40 |
| DTL-1-300 | φ21 | 34 | 23.5 | 160 | 65 | 50 |
| DTL-1-400 | φ21 | 38 | 27 | 170 | 70 | 55 |
| DTL-1-500 | φ21 | 45 | 29 | 225 | 75 | 60 |
| DTL-1-630 | — | 54 | 35 | 245 | 80 | 80 |
| DTL-1-800 | — | 60 | 38 | 270 | 90 | 100 |
Terminal de cable STL-2-S
| Item No. | Dimension(mm) | ||||||
|---|---|---|---|---|---|---|---|
| D | d | d1 | L | L1 | S | W | |
| DTL2-S-10 | 16 | 4.5 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-16 | 16 | 5.5 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-25 | 16 | 7 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-35 | 16 | 8.5 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-50 | 20 | 9.5 | 10.5 | 100 | 50 | 5.2 | 17 |
| DTL2-S-70 | 20 | 11.5 | 10.5 | 100 | 50 | 5.2 | 17 |
| DTL2-S-95 | 20 | 13 | 10.5 | 100 | 50 | 5.2 | 17 |
| DTL2-S-120 | 25 | 15 | 13 | 120 | 60 | 6.2 | 21 |
| DTL2-S-150 | 25 | 16.5 | 13 | 120 | 60 | 6.2 | 21 |
| DTL2-S-185 | 32 | 18 | 13 | 125 | 60 | 7.2 | 25 |
| DTL2-S-240 | 32 | 19.5 | 13 | 125 | 60 | 7.2 | 25 |
| DTL2-S-300 | 34 | 23.5 | 13 | 145 | 65 | 8 | 30 |
| DTL2-S-400 | 40 | 26 | 13 | 150 | 70 | 8 | 32 |
| DTL2-S-500 | 40 | 29 | 13 | 150 | 70 | 8 | 32 |
| Type | Dimension | ||||
|---|---|---|---|---|---|
| d | D | L1 | L | B | |
| DTL-2-35 | 8.5 | 16 | 40 | 117 | 22 |
| DTL-2-50 | 9.8 | 16 | 42 | 117 | 22 |
| DTL-2-70 | 11.5 | 18 | 48 | 133 | 28 |
| DTL-2-95 | 13.5 | 21 | 52 | 144 | 28 |
| DTL-2-120 | 15 | 23 | 53 | 148 | 34 |
| DTL-2-150 | 16.5 | 25 | 56 | 152 | 34 |
| DTL-2-185 | 18.5 | 27 | 58 | 163 | 40 |
| DTL-2-240 | 21 | 30 | 60 | 168 | 40 |
| DTL-2-300 | 24 | 34 | 65 | 180 | 50 |
| DTL-2-400 | 27 | 38 | 70 | 192 | 50 |
