Conector Dentado Electrico

Los Conectores Dentados Eléctricos se requieren para derivaciones de conductores agrupados y para la conexión de conductores de servicio a conductores agrupados.

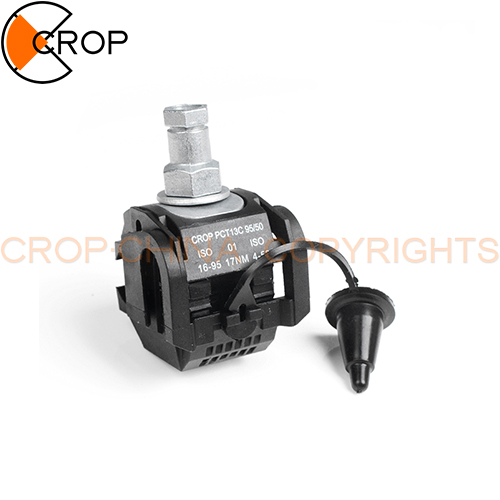

CROP Modelo: PCT13C 95/50
Equal Modelo: DCNL-2
Principal (Al/Cu,Cu/Cu,Al/Al) : 16 a 95 mm² (5-4/0 AWG)
Derivado (Al/Cu,Cu/Cu,Al/Al) : 4 a 50 mm² (12-1/0 AWG)
Material de fabricación de las placas: Cobre estañado or Aluminio
Torque: 17NM

CONSULTA
描述

描述

Conector Dentado Electrico

Conector Dentado Electrico se utiliza para aplicaciones de derivación o empalme sobre un conductor energizado (la derivación nunca debe estar bajo carga). El conector perforante aislado CROP está fabricado de tal manera que puede conectar conductores de conexión de red y ABC de BT, ya sean de aluminio o cobre. conductores.Los Conectores Dentados Eléctricos se requieren para derivaciones de conductores agrupados y para la conexión de conductores de servicio a conductores agrupados. Estos conectores deben ser del tipo de perforación del aislamiento tanto en los conductores principales como en los de derivación.

Conector dentado 25-95

CROP Modelo Igual Modelo Capacidad Embalaje
Principal
(Al/Cu,Cu/Cu,Al/Al)
Derivado
(Al/Cu,Cu/Cu,Al/Al)
Cantidad por caja Caja Aprox.KG. Medidas de Caja CM
mm2 AWG mm2 AWG
PCT13C 95/10 DCNL-1 10-95 7-4/0 1.5-10 16-7 400 24.2 46.5X37X20
PCT13C 95/50 DCNL-2 16-95 5-4/0 4-50 12-1/0 150 23.7 46.5X37X20
PCT13C 95/95 DCNL-3 16-95 5-4/0 16-95 5-4/0 100 19 46.5X37X20
PCT13C 150/50 DCNL-4 50-150 1/0-300 4-50 12-1/0 150 24.7 46.5X37X20
PCT13C 150/150 DCNL-5 16-150 5-300 16-150 5-300 100 20.8 60X31X21

Cuando se aprieta la tuerca del clip, los dientes de la placa de contacto perforarán la capa aislante del LV ABC y lograrán un buen contacto debido a la penetración del conductor y la gran área de contacto. La placa de contacto está hecha de chapa electrolítica con excelente conductividad eléctrica y muy alta resistencia a la tracción, por lo que puede perforar la capa aislante incluso a temperaturas muy bajas.

Apriete hasta que se produzcan daños mecánicos en la tuerca del cabezal de corte. Se permite un apriete adicional hasta la carga mecánica máxima, un máximo de 1,5 vueltas desde el momento en que se daña la tuerca de la cabeza de corte. Se puede instalar con tensión, pero se debe utilizar un equipo de protección adecuado.

Embalaje

Conector dentado 25-95

Producto Relacionado

Conector dentado 25-95

Si desea conocer el precio de Conector dentado 25-95, no dude en contactarnos.
