Guia Conector Dentado
El conector dentado es un dispositivo que se utiliza para conectar dos conductores eléctricos. Se usa comúnmente en la construcción eléctrica y de energía para conectar cualquier conductor principal y conductor derivado en el mundo actual. El conector IPC es fácil y rápido de instalar, seguro y confiable para operar y mantener, y ahorra tiempo y mano de obra. Por lo tanto, es un producto muy popular para la conexión eléctrica. El equipo técnico de CROP ha compilado una guía para el conector de perforación del aislamiento para usted, que puede tener una comprensión más profunda y completa del conector de perforación y servir como referencia para su compra.
1.¿Qué es Conector Dentado?
Conector dentado utilizado para realizar la conexión entre líneas aéreas de baja tensión protegidas (con neutro), bajantes de transformadores o cables de acometida. Es adecuado para diferentes combinaciones de aluminio y cobre, conductor principal y derivado. El conector de perforación universal se utilizará principalmente como un abrazadera de derivación aislada.
Condiciones de servicio: 400/600 V, 50/60 Hz, -10 ℃ a 55 ℃
Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020.

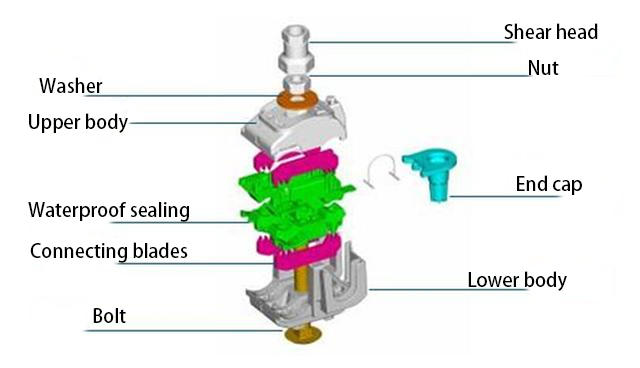

2.La estructura del conector doble dentado?
El conector doble dentado consta de cuerpo superior, cuerpo inferior, placa de contacto (dientes), cubierta de sellado impermeable, grasa de silicona, tapa del extremo del cable, grasa, tuerca de cabeza cortante, perno y arandela.
El conector doble dentado para perforar el cable derivado tiene una tuerca de torsión y una estructura de perforación.
El conector dentado se conecta mediante dos soportes aislantes separados de la parte superior e inferior por un tornillo con tornillo de torsión. La tuerca de torsión se utiliza para garantizar una presión de contacto constante y garantizar un buen contacto eléctrico. Hay dos conductores hechos de aleaciones especiales ocultos en el soporte aislante que pueden estar en contacto con los cables en múltiples puntos.Cuando se usa una llave de tubo especial para torcer la tuerca de torsión de la abrazadera de alambre, los conjuntos superior e inferior de aleaciones especiales en el aislador están en contacto entre sí. La hoja agarra completamente la cubierta exterior del conductor perforado, de modo que las líneas principal y de guía estén conectadas.
Al mismo tiempo, la junta especial de caucho de silicona está completamente rodeada por el conductor perforado debido a la extrusión del aislante, que cumple la función de aislamiento, sellado e impermeabilización. El uso del conector de perforación del aislamiento tiene poco efecto sobre las propiedades mecánicas y eléctricas de la línea troncal.
3.El material del Conector Aislado

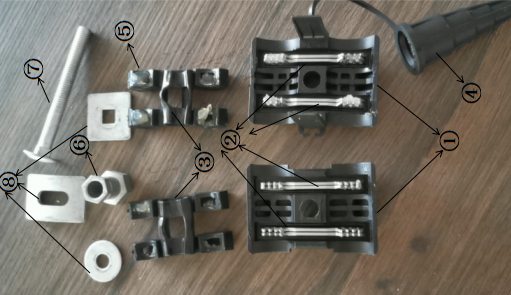

①Cuerpo ② Placa de contacto (dientes) ③Cubierta de sellado a prueba de agua ④ Tapa del extremo del cable ⑤ Grasa ⑥ Tuerca de cabeza cortante ⑦ Perno ⑧ Arandela

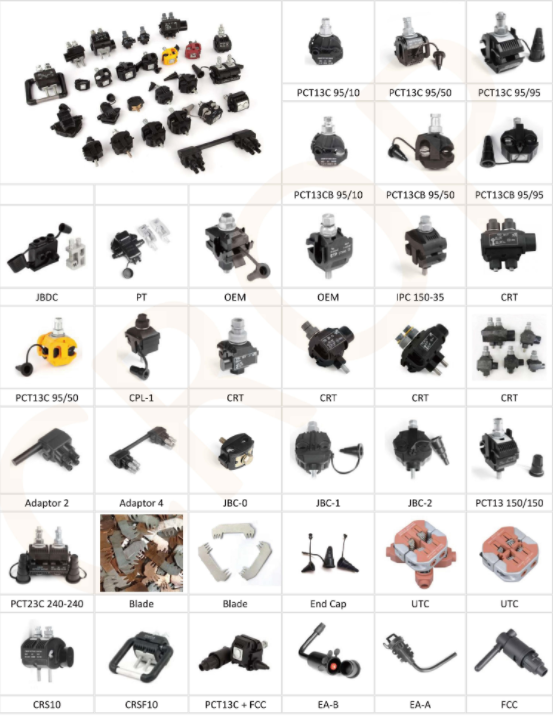

El Conector Aislado según el voltaje utilizado se puede dividir en conector perforante de 1KV, 10KV y 20KV. Según la clasificación de la función, se puede dividir en Conector Aislado ordinario, Conexión a tierra de inspección eléctrica Conector Doble Dentado, Conector IPC de protección contra rayos, Conector Dentado ignífugo .Como:
- Conector LV ABC IPC para alumbrado público PCT13 95/10, se utiliza para conectar un alumbrado público a una red de distribución aérea de baja tensión aislada. Cumple con el estándar NFC 33-020.
- Conector piercing aislado para cable abc PCT13C95/95
- Perforación de aislamiento de conector para cables aéreos de servicio de baja tensión PCT13C 95/50
- conector de perforación de aislamiento solar IPC serie CRT
- Conector de puesta a tierra 10KV dentado
El conector doble dentado también se puede utilizar con el adaptador fusible y el adaptador de puesta a tierra.
Los conectores perforantes aislados de derivación y el conector perforante aislado de servicio de sucursal son dos métodos principales de conexión de conectores IPC de 1KV.
Tap off conector perforante aislado
El conector de perforación de derivación se utiliza para derivar una línea ABC derivada de una línea de haz aéreo (ABC) o de una línea conductora desnuda. También se usa para derivar una línea de calle de una línea de calle de haz.
Branch service insulated piercing connector
El conector de perforación del servicio de sucursales es un conector de derivación dedicado a conectar uno o más clientes o equipos de alumbrado público a una red de distribución de bajo voltaje.
5.¿Para qué sirve el Conector de Perforación?
El Conector de Perforación es un tipo de producto de conexión de cable, que es un producto que reemplaza la caja de conexiones y la caja de conexión en T. No hay necesidad de cortar el cable principal durante la construcción, y las ramas se pueden hacer en cualquier posición del cable, y no se requiere un tratamiento especial para cables y clips, y la operación es simple y rápida. En comparación con el método de cableado convencional, se eliminan los procedimientos de pelar la capa aislante, enjuagar el estaño, engarzar los terminales y envolver el aislante, lo que reduce la contaminación ambiental que es inevitable en los métodos convencionales y ahorra mano de obra y costos de instalación. un uso generalizado

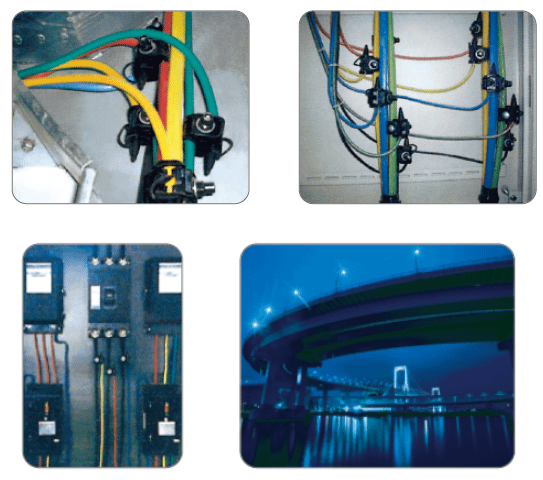

Como los siguientes escenarios de aplicación,
1. Conexión de cable aislado de bajo voltaje aéreo
2. Conexión en T de cable doméstico aislado de bajo voltaje
3.Conexión en T del sistema de distribución de energía del edificio
4.Sistema de distribución de alumbrado público y ramal de campo de cable común
5. Conexión de cable aislado de red subterránea
6. Conexión del circuito de iluminación de la cama de flores del césped
7.Adecuado para la conexión de derivación de cables aislados en el sistema de distribución de 1kV
6.La ventaja del Conector de Perforación
1. Tiene las características de fácil instalación, bajo costo, seguridad, confiabilidad y libre de mantenimiento. La derivación del cable se puede realizar sin cortar el cable principal ni pelar la capa de aislamiento del cable. El empalme está completamente aislado y puede funcionar con electricidad viva, y puede ramificarse en el sitio en cualquier posición del cable.
2. No es necesario utilizar cajas de terminales ni cajas de conexiones. Y la junta es resistente a la torsión, a prueba de golpes, impermeable, anticorrosión y envejecimiento. El uso de clips de perforación de aislamiento como derivaciones de cable tiene beneficios integrales obvios, y el rendimiento de costos es mejor que los métodos de conexión tradicionales en el pasado.
3. Carcasa de alto aislamiento, resistencia a la luz, resistencia al envejecimiento ambiental, resistencia a la corrosión, resistencia a la tracción, resistencia a la torsión, retardante de llama, ignífugo, a prueba de golpes, y su vida útil es la misma que la del cable.
4. La resistencia de contacto es pequeña y el aumento de temperatura del clip de alambre es bajo. El perno de torsión especial asegura una presión de punción constante, de modo que el clip y el cable puedan lograr un buen contacto eléctrico sin dañar demasiado el cable, simplifica la instalación y asegura la vida útil normal del cable aislado.
5. La estructura está sellada y el aislamiento es alto. El interior de la abrazadera de alambre está lleno de grasa aislante y termoconductora. Después de la instalación, todo el conductor forma una estructura completamente cerrada y aislada, lo que mejora el nivel de aislamiento y la seguridad de la abrazadera para alambre de perforación y garantiza el funcionamiento confiable a largo plazo de la abrazadera para alambre de perforación en entornos naturales hostiles. Impermeable, resistente a la corrosión, anti-ultravioleta, etc.
6. Es adecuado para la conexión de ramales de alambres de cobre y aluminio, alambres de diferentes diámetros, juntas a tope de alambres de igual diámetro y conexión de transición de alambres aislados de cobre y aluminio. El diseño especial de la superficie del arco de alta conductividad de aleación de cobre entra en contacto con la cuchilla, que tiene cierta dureza y elasticidad, es decir, tiene un buen efecto de perforación y una buena conexión eléctrica para garantizar que el aumento de temperatura del clip de alambre sea menor que eso. del cable de conexión bajo la condición de transporte de alta corriente. El aumento de temperatura y el rendimiento del ciclo térmico son estables, no provocarán que el calor provoque un incendio.
7. ¿Cómo instalar el conector de perforación del aislamiento?

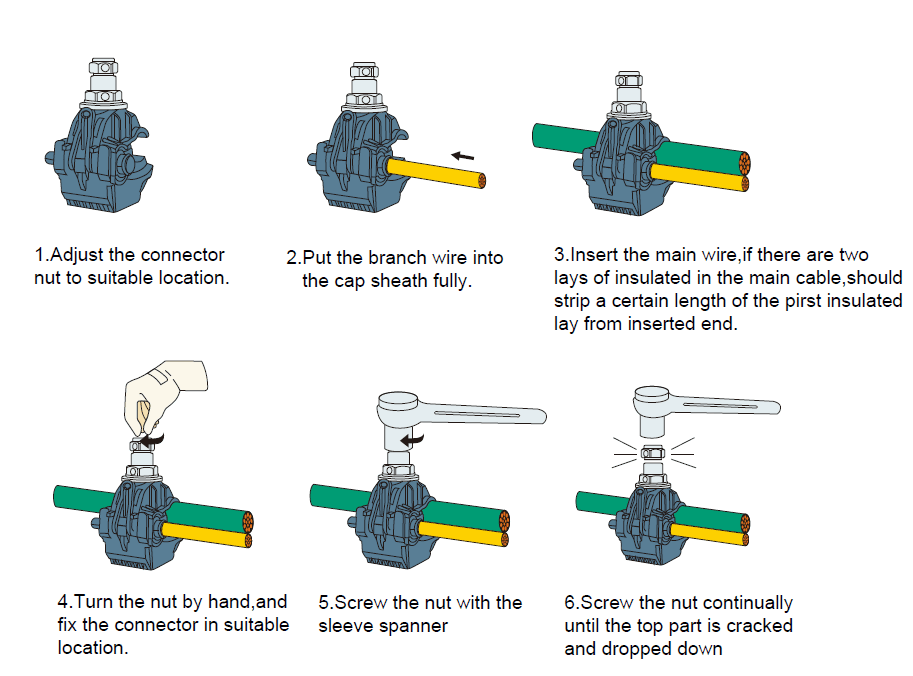

Instalación de conector de perforación de un solo perno
1. Ajuste la tuerca del conector en la ubicación adecuada.
2. Coloque completamente el cable de derivación en la funda de la tapa.
3. Inserte el cable principal. Si hay dos tramos de aislamiento en el cable principal, debe quitar una cierta longitud del primer tramo aislado del extremo insertado.
4. Gire la tuerca con la mano y fije el conector en la ubicación adecuada.
5. Atornille la tuerca con la llave de casquillo.
6. Atornille la tuerca continuamente hasta que la parte superior se agriete y se caiga.

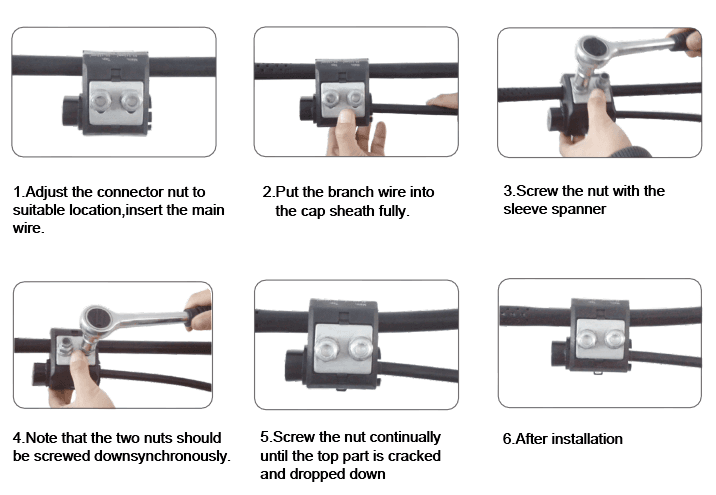

Instalación de conector de perforación de aislamiento de dos pernos
1. Ajuste la tuerca del conector de perforación en la ubicación adecuada, inserte el cable principal.
2. Coloque completamente el cable de derivación en la funda de la tapa.
3. Atornille la tuerca con la llave de casquillo.
4. Tenga en cuenta que las dos tuercas deben atornillarse sincrónicamente.
5. Atornille la tuerca continuamente hasta que la parte superior se agriete y se caiga.
6.Terminó la instalación.
Precauciones para la instalación de clips de perforación de aislamiento
1. Antes de instalar el clip de alambre de perforación de aislamiento, la contaminación en la superficie del clip de alambre de aislamiento debe ser clara y limpia, y la superficie de la capa de aislamiento no es lisa ni está rota.
2. Se debe verificar si el modelo de la abrazadera de cable es adecuado para el cable, y se deben distinguir las diferentes ranuras de cable del cable principal y el cable de derivación, y no se debe usar el aislamiento de la carcasa de la abrazadera de cable.
3. El extremo del cable de regazo debe mirar en la dirección de la fuente de alimentación y la cubierta de aislamiento del extremo debe estar cubierta. La incorporación o inserción del cable de regazo debe evitar que se dañe la cuchilla rectangular y evitar que el cable de regazo se inserte en su lugar.
4. Al apretar la tuerca, los dos pernos deben apretarse al mismo tiempo y luego apretarse con una llave, y los dos pernos deben apretarse al mismo tiempo tanto como sea posible. Apriete hasta que se rompa la tuerca de torsión. No apriete la tuerca de compresión, y la abrazadera debe instalarse horizontalmente (la tuerca está en la parte superior).
5. Los clips de perforación de aislamiento no se deben usar para la conexión de cables desnudos, y los clips de perforación de aislamiento no se deben usar para cables desnudos y cables aislados.
8. Tipo de prueba de conector de perforación de aislamiento
1. Prueba mecánica La prueba mecánica verifica la continuidad eléctrica, las cabezas de corte y el comportamiento mecánico, la resistencia mecánica del núcleo principal y la resistencia mecánica de los núcleos de derivación.
2. Prueba de voltaje (6kV bajo el agua) Los conectores IPC se instalarán con una sección transversal mínima y máxima para los núcleos principales y una sección transversal mínima para los núcleos de derivación. El apriete debe ser de aproximadamente un cuarto de vuelta durante 1 s a 3 s. El conjunto de módulos y núcleos, mantenido de forma rígida y adecuada, se coloca en el fondo de un tanque de agua. La altura del agua se mide desde la parte superior del módulo, y los núcleos son lo suficientemente largos fuera del agua para evitar parpadear. La resistividad del agua debe ser inferior a 200 μm y su temperatura se registra para información. El generador de voltaje se disparará por una fuga de (10.0±0.5）mA Después de 30 minutos bajo el agua, se aplica la prueba de voltaje a la muestra con un voltaje de CA de 6 kV durante 1 minuto. El voltaje de CA se aplica a una tasa de aproximadamente 1 kv/s. El conector del satélite se puede colocar tanto vertical como horizontalmente.
3.Instalación a baja temperatura El conector se instalará sin apretar en el núcleo principal y en el núcleo de derivación con conductor trenzado, corresponde a la sección transversal más pequeña y más grande en el núcleo principal y a la sección transversal más grande en el núcleo de derivación. Los conectores y los conductores se colocan en un recinto mantenido a -10 ℃. Después de 1h, estando aún dentro de la envolvente, el conector se aprieta con un par de 0,7 veces el par mínimo.
4. Prueba de envejecimiento climático
5. Prueba de corrosión
6. Prueba de envejecimiento eléctrico
7. Inspección visual
8. Inspección de marcado
9. ¿Por qué elegir CROP como su proveedor de conectores de perforación de aislamiento?
1.CROP es un fabricante que se ha centrado en el conector de perforación de aislamiento durante más de 12 años. Tenemos 12 años de experiencia en producción, y el control de productos y materias primas es muy preciso. Podemos producir productos de calidad adecuados para el mercado de su país y ahorrar costos para usted.
2. Los productos de conector de perforación de aislamiento CROP se venden en todo el mundo. Con oficinas de suministro de energía, empresas de construcción y distribuidores de energía en 35 países, la calidad y la marca de nuestros clips para perforaciones son reconocidas en todos los mercados del mundo.
3. Somos el fabricante de origen, y el precio es el precio de venta directo de la fábrica, y hay muchos menos intermediarios para ganar la diferencia. Tenemos un control de calidad especial que inspeccionará estrictamente las materias primas y la producción de todo el producto. Después de la inspección, emitiremos un informe de prueba de rutina de fábrica y finalmente entregaremos el producto al cliente sin ningún problema de calidad.
4.CROP ubicado en Wenzhou, Zhejiang, está cerca del puerto de Ningbo y del puerto de Shanghái, lo que puede reducir en gran medida el costo de transporte para usted.
Si desea obtener más información sobre el conector de perforación de aislamiento CROP, no dude en contactarnos.
