Encuentra ese problema al comprar conector doble dentado para acometida? Cómo se puede comprar un conector dentado de buena calidad y precio competitivo? Para resolver este problema, debe tener una comprensión completa del conector de perforación de aislamiento (conector IPC), y luego puede saber cómo comprar un conector de perforación de aislamiento rentable. A continuación, le daré una comprensión integral del conector de perforación de aislamiento desde los siguientes aspectos y le proporcionaré 5 consejos para comprar un conector doble dentado.

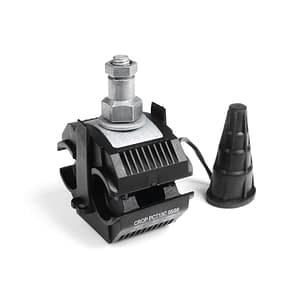

Qué es el Conector Doble Dentado (conector IPC)?
El Conector Doble Dentado (conector IPC) se compone principalmente de una cubierta de plástico reforzado, hojas de metal, sellado impermeable, grasa de silicona, perno de alta resistencia, cabeza de corte y tapa de extremo, Conector de perforación de aislamiento utilizado para realizar la conexión entre líneas aéreas de baja tensión protegidas (con neutro), bajante de transformadores o cable de acometida.
Cuando sea necesario bifurcar o conectar el cable, inserte el terminal de la línea de bifurcación del cable en la cubierta impermeable de la tapa del terminal. Después de determinar la posición del ramal de la línea principal, use una llave de tubo para girar la tuerca de torsión en la abrazadera. La cuchilla de contacto perforará la capa de aislamiento del cable durante el proceso. En contacto con el conductor, la junta presiona alrededor de la posición perforada del cable y la grasa de silicona en la carcasa se desborda. Cuando el par alcanza el valor establecido, el mecanismo de torsión de la tuerca se cae, la línea principal y la línea secundaria se conectan, y el rendimiento a prueba de agua y el efecto eléctrico alcanzan el estándar Los parámetros requeridos.
Se puede utilizar en edificios de gran altura, edificios civiles, sistemas de distribución de alumbrado público, líneas aéreas exteriores y otros circuitos de energía de bajo voltaje y líneas de distribución de iluminación.
Temperatura de instalación:-10 ℃-+60 ℃
Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020.
Advantage of Conector Doble Dentado Para Acometida
1. Fácil instalación, bajo costo, seguro y confiable sin mantenimiento. La instalación del conector de perforación se puede instalar con una llave de tubo adecuada.
2. La derivación del cable se puede hacer sin cortar el cable principal ni pelar la capa de aislamiento del cable. El conector de perforación está completamente aislado y puede operarse en vivo.
3. Puede ramificarse en cualquier posición del cable. No hay necesidad de usar cajas de terminales y cajas de conexiones. Y el conector de perforación es resistente a la distorsión, a prueba de golpes, impermeable, anticorrosión y envejecimiento.
4. El uso de abrazaderas de perforación de aislamiento para la ramificación de cables tiene beneficios integrales obvios y es más rentable que los métodos de conexión tradicionales anteriores.
5. Rendimiento eléctrico estable.

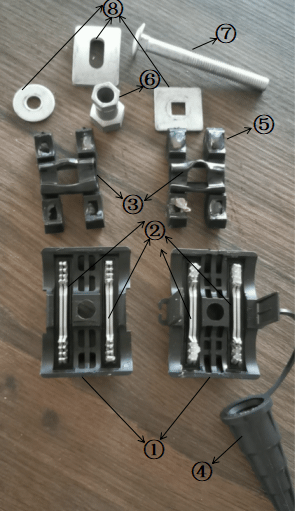

La estructura interna del Conector por Perforación de Aislamiento
① Cubierta de plástico
La cubierta de plástico está hecha de material aislante de ingeniería reforzado con elasticidad resistente a la intemperie y a los rayos UV termoplástico PA66 reforzado. Puede mantener una buena elasticidad y resistencia incluso a altas temperaturas.
② cuchillas de metal
Las hojas de metal están hechas de cobre estañado, latón estañado o aleación de aluminio. Las hojas de cobre estañado y las hojas de latón estañado se pueden usar para conductores de cobre y aluminio. Las hojas de aleación de aluminio solo se pueden usar para conductores de aluminio. El conector de perforación (conector IPC) es resistente a la corrosión y se puede probar en la prueba de corrosión. Los dientes de la cuchilla del conector se engrasarán y sellarán de fábrica para retardar el ingreso de agua y humedad y la corrosión. Puede garantizar la mejor área de contacto en el cable, adecuado para cobre- transición de aluminio.
③ Sellado a prueba de agua
El sellado impermeable está hecho de caucho, tiene una fuerte resistencia al agua.
④ Tapa del extremo del cable
La tapa del extremo del cable de goma, cada conector de perforación de aislamiento está unido al cuerpo con una tapa del extremo del cable.
⑤ Grasa de silicona
⑥ Cabezal de corte
El cabezal de corte del conector perforador de aislamiento diseñado después de un cálculo de fuerza preciso, está hecho de aleación de zinc. Cuando se aprieta la fuerza de perforación óptima, el cabezal de corte se caerá automáticamente, evitando así las desventajas de un contacto deficiente causado por una transición de fuerza excesiva y daño al cable. La instalación de cada conector de perforación se encuentra en el mejor estado, lo que garantiza la menor resistencia de contacto y el mejor estado de ciclo térmico, lo que supera la inestabilidad de los métodos de conexión tradicionales.
⑦ Perno
El perno hecho de galvanizado en caliente, permite una instalación segura de Live-Line. Los pernos son del tipo de cabeza de corte para que controle el par efectivo aplicado durante la instalación y se rompa a un par especificado después de establecer la conexión adecuada. Tiene una fuerte resistencia a la oxidación y la corrosión. El grado de dureza es de 8,8 grados.
⑧ Arandela: hecha de galvanizado en caliente
Types of Conector De Perforación Para Conductor Aislado
1. Clasificado por voltaje, el Conector Doble Dentado de perforación de aislamiento se puede dividir en 1KV, 10KV, 20KV.
2. Clasificado por conexión a tierra o sin conexión a tierra, el conector de perforación de aislamiento se puede dividir en serie CRS, serie CRSF
3. Clasificado por apariencia, el conector de perforación de aislamiento se puede dividir en serie PCT13C 1 perno, serie PCT24C 2 pernos, serie JBC 1 perno y 2 pernos, serie CRT, serie PT, serie OEM.
4. Clasificado por calidad, se puede dividir en calidad normal y calidad submarina de 6KV
5. Clasificado por conductor desnudo y aislado, se puede dividir en la serie PCT13C y la serie PCT13CB.
6. Tipo OEM. Según el dibujo del cliente o muestra para producir.
Prueba de rendimiento del conector de perforación de aislamiento
1. Prueba de calificación de corrosión
La prueba total debe incluir cuatro períodos idénticos de 14 días, en los cuales 7 días de exposición en ambiente salino y otros 7 días: ciclos de 8 horas en ambiente SO2 y 16 horas en ambiente de laboratorio.
2. Prueba de envejecimiento eléctrico
3. Prueba de alto voltaje bajo el agua
El apriete de los conectores debe ser al valor mínimo del par indicado por el fabricante. La muestra debe colocarse en un tanque lleno de agua a una altura de 30 cm. Después de una inmersión de 30 minutos, el conector sumergido se somete a una
prueba dieléctrica bajo un voltaje de 6KV a frecuencia industrial durante 1 min. No debe ocurrir un flash over/fallo a 6KV durante 1 min, para una configuración de corriente de fuga de ±10 mA.
4. Pruebas mecánicas
Para verificar la continuidad eléctrica, las cabezas de corte y el comportamiento mecánico de las pruebas adecuadas del conector según la especificación anterior.
Instalación Conector De Perforación

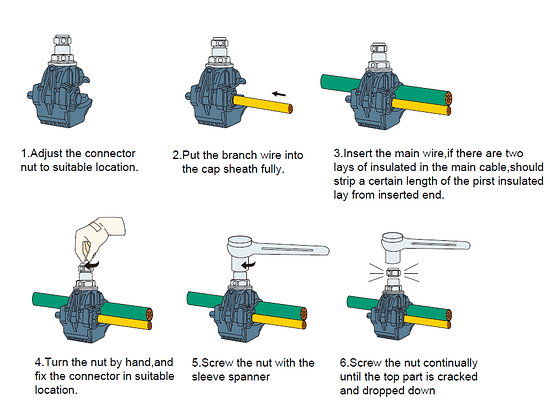

Demostración de instalación de conector de perforación de aislamiento de un perno
Material de requisito:
Conector de perforación de aislamiento de un perno estañado de cobre de una pieza
1 conductor principal de 70 mm2, 1 conductor de derivación de 20 mm2
Llave de tubo de 1 pieza.
Paso de instalación:
1. Ajuste la tuerca del conector de perforación del aislamiento en una posición adecuada.
2. Coloque el conductor de derivación completamente insertado en la tapa del extremo del cable.
3. Inserte el conductor principal. Si el cable de la línea principal tiene dos capas de aislamiento, quite la primera capa de aislamiento en el extremo de inserción hasta una cierta longitud.
4. Primero apriete la tuerca a mano y fije el conector de perforación del aislamiento en la posición adecuada.
5.Apriete la tuerca con una llave de tubo del tamaño correspondiente.
6. Continúe apretando la tuerca hasta que la cabeza de corte se rompa y la instalación esté completa.

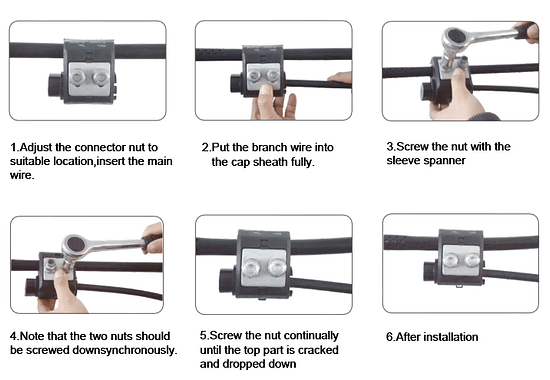

Demostración de instalación de conector de perforación de aislamiento de dos pernos
Material de requisito:
1. Conector de perforación de aislamiento de 2 pernos estañado de cobre de una pieza
1 conductor principal de 70 mm2, 1 conductor de derivación de 20 mm2
Llave de tubo de 1 pieza.
Paso de instalación:
1. Primero desenrosque la abrazadera del cable e inserte el cable principal en la ranura del cable principal. No retuerza el cable principal con la regla de cuchillo. Preste atención a si el rango de diámetro del cable corresponde a esta abrazadera de cable.
2.Coloque el ramal en la ranura del ramal.
3. Apriételo con una llave de tubo. Está terminantemente prohibido utilizar una llave abierta.
4. Tenga en cuenta que las dos tuercas deben atornillarse sincrónicamente al mismo tiempo.
5. Cuando se aprieta con cierta fuerza, la tuerca de torsión constante se rompe.
Requisitos de instalación para conector dentado
- Al quitar la cubierta exterior de un cable multinúcleo, está estrictamente prohibido cortar la capa de aislamiento del núcleo. En caso de daño, debe tratarse a tiempo de acuerdo con las especificaciones generales de reparación del aislamiento del cable.
- La longitud de pelado de la chaqueta no debe ser mayor a 50 veces el diámetro del cable, y la longitud de pelado debe minimizarse mientras la instalación sea conveniente.
- La cubierta exterior del cable de un solo núcleo también se debe pelar, pero la longitud de pelado es ligeramente mayor que el ancho de la abrazadera perforadora.
- Después de pelar la cubierta exterior, el revestimiento del cable expuesto debe cortarse al mismo tiempo y los dos puertos deben envolverse con cinta de plástico aislante, de modo que el revestimiento de relleno del cable no quede expuesto.

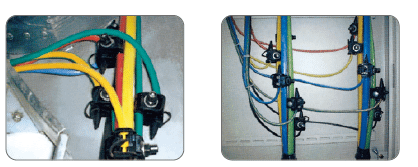

- En el hueco del ascensor donde se instalan varios cables en paralelo, las posiciones de instalación de las abrazaderas de perforación múltiples no deben estar en el mismo plano o elevación, y la distancia del diámetro exterior del cable debe mantenerse al menos 3 veces, y las posiciones de instalación deben ser escalonados para reducir la acumulación de instalación. volumen.
- Utilice llaves cerradas n.° 13 y n.° 17, llaves de vaso y llaves de tubo para apretar la tuerca de torsión de la abrazadera perforante hasta que se caiga. Antes de que se caiga la tuerca de torsión, está estrictamente prohibido usar llaves de boca, llaves ajustables, alicates, etc. para apretar las tuercas. Cuando encuentre aislamiento de cable duro, puede apretar correctamente las tuercas grandes debajo de la tuerca de torsión, sujeto a la carcasa de la abrazadera que no se fractura.
5 Consejos para la compra del Conector Doble Dentado (Conector IPC)
1. Confirme el material del conductor que se utilizó para el conector de perforación del aislamiento antes de realizar el pedido.
Confirme que el material del conductor es muy importante. Porque si el conductor es un conductor de aluminio, puede usar un conector de perforación de aislamiento de hoja de aluminio (conector IPC). El precio del conector IPC de hoja de aluminio es más barato que las hojas de cobre estañado y las hojas de latón estañado. Puede ahorrar costos y comprar el conector de perforación de aislamiento adecuado.
2. Confirme el rango del conductor.
Confirme que el rango del conductor también es importante, si el rango del conductor es incorrecto y su conector de perforación de aislamiento no se puede conectar, la pérdida es muy grave.
3. Confirme el material de las cuchillas.
Confirme el material de la cuchilla de acuerdo con el material del conductor. Para el conductor de cobre, puede elegir el conector de perforación con cuchilla de cobre estañado o el conector de perforación con cuchilla de latón estañado. El conector de perforación con hoja de cobre estañado tiene un mejor rendimiento que la hoja de latón estañado, por lo que el precio también es un poco más caro que el conector de perforación con hoja de latón estañado.
4. Deje que el fabricante proporcione pruebas de muestra antes de comprar.
Puede pedirle a su fabricante favorito que le proporcione muestras para comprobar si cumple con sus requisitos antes de comprar y luego organizar la compra.
5. Puede encargar a SGS u otras agencias de prueba que prueben antes de entregar los productos. Puede garantizar que recibirá los productos que cumplen con sus requisitos.
Conclusión
Después de leer este artículo, debe tener una comprensión más completa del conector de perforación, ya sea que sea un comprador o un vendedor, y sabrá el punto importante para comprar un conector de perforación de aislamiento. Si tiene alguna pregunta, no dude en ponerse en contacto conmigo. Le diré todo lo que sé sobre el conector de perforación de aislamiento. Correo electrónico: tara@cropgroupcn.com, Mobile/Whatsapp/skype/Wechat: 008617757788662
